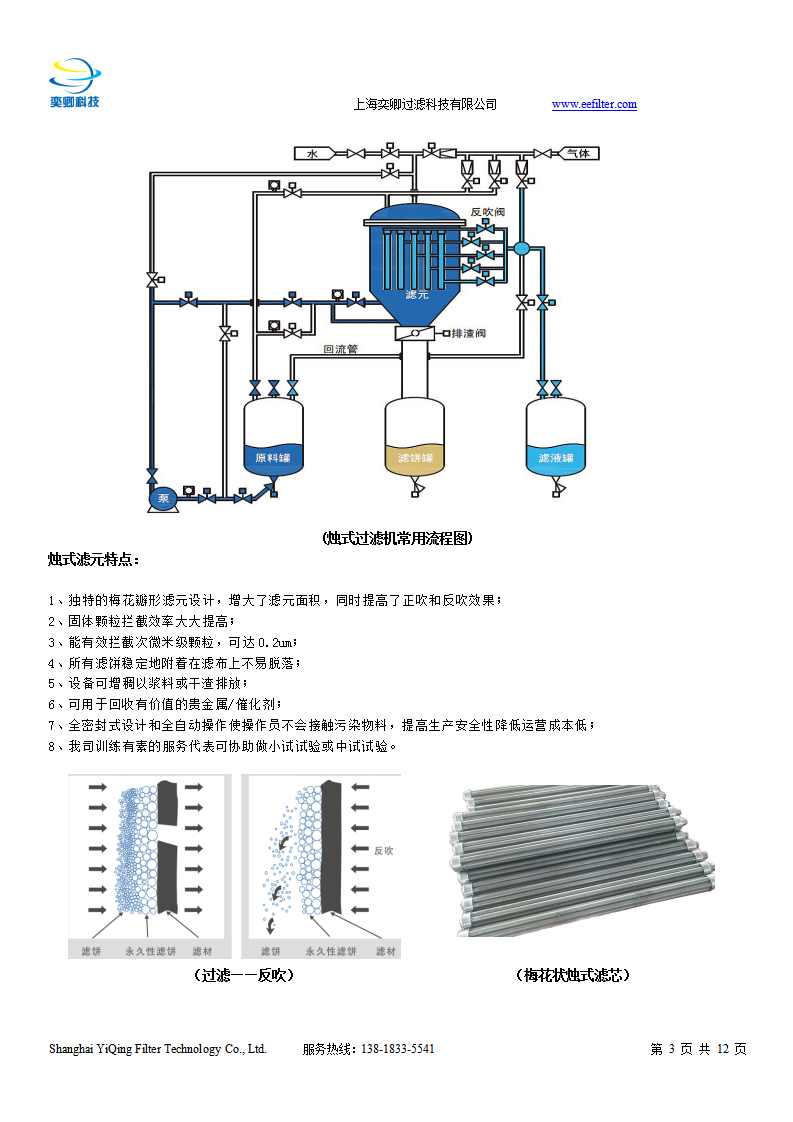

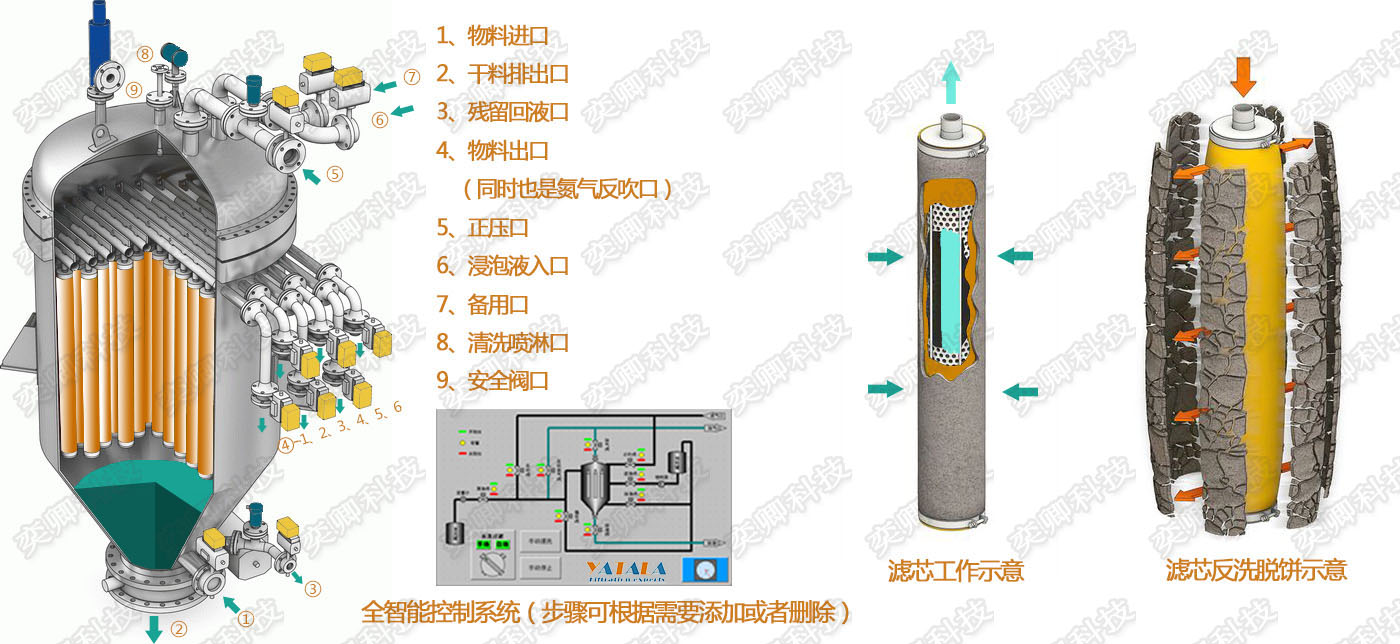

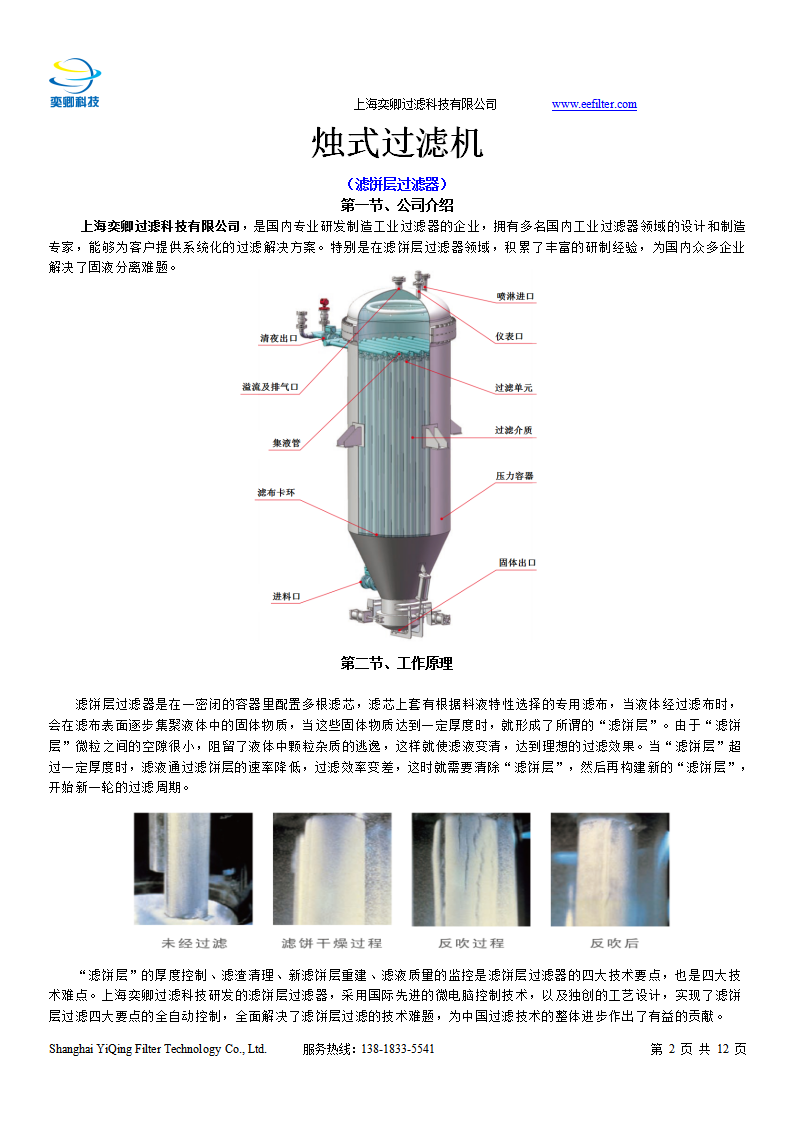

濾餅層過濾器是在一密閉的容器里配置多根濾芯，濾芯上套有根據料液特性選擇的專用濾布，當液體經過濾布時，會在濾布表面逐步集聚液體中的固體物質，當這些固體物質達到一定厚度時，就形成了所謂的“濾餅層”。由于“濾餅層”微粒之間的空隙很小，阻留了液體中顆粒雜質的逃逸，這樣就使濾液變清，達到理想的過濾效果。當“濾餅層”超過一定厚度時，濾液通過濾餅層的速率降低，過濾效率變差，這時就需要清除“濾餅層”，然后再構建新的“濾餅層”，開始新一輪的過濾周期。

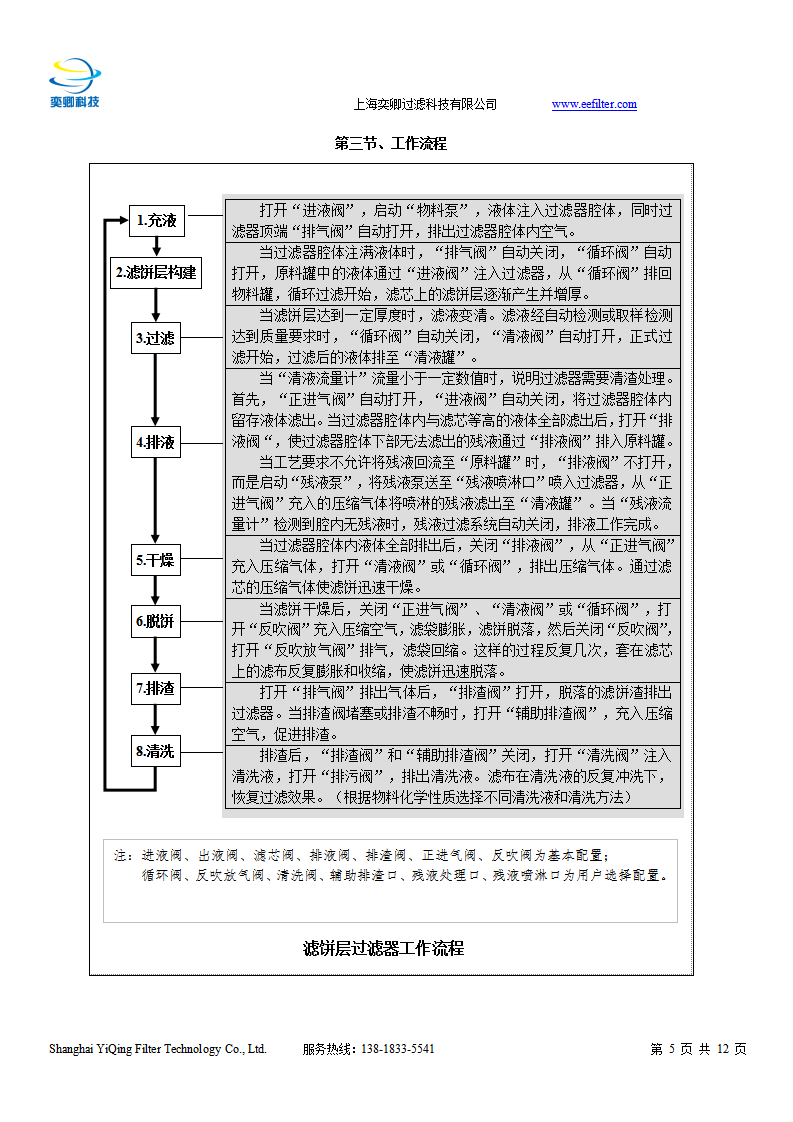

“濾餅層”的厚度控制、濾渣清理、新濾餅層重建、濾液質量的監控是濾餅層過濾器的四大技術要點，也是四大技術難點。上海奕卿過濾科技研發的濾餅層過濾器，采用國際先進的微電腦控制技術，以及獨創的工藝設計，實現了濾餅層過濾四大要點的全自動控制，全面解決了濾餅層過濾的技術難題，為中國過濾技術的整體進步作出了有益的貢獻。
技術特點：

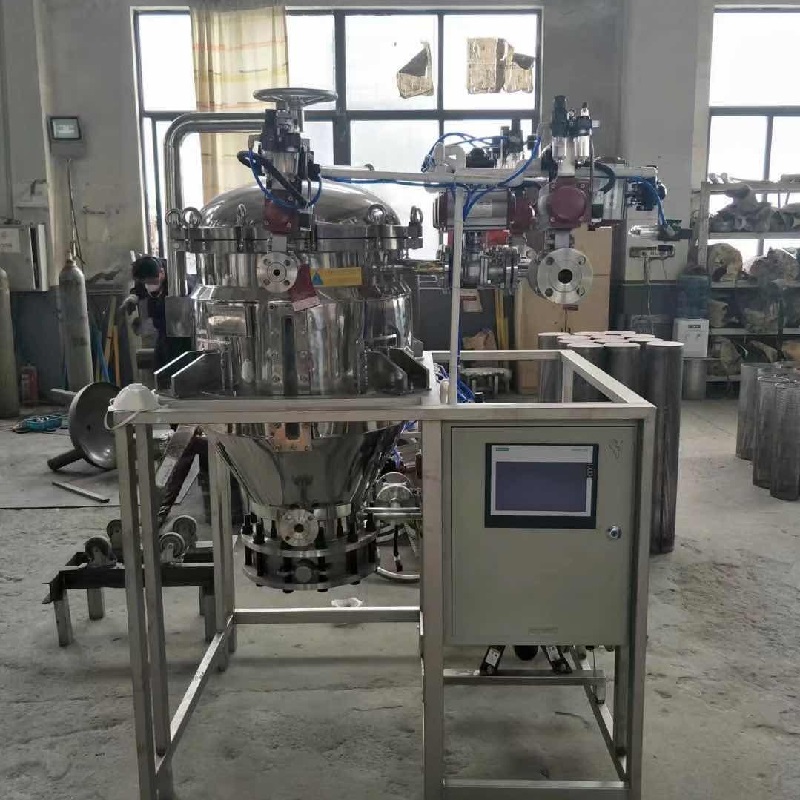

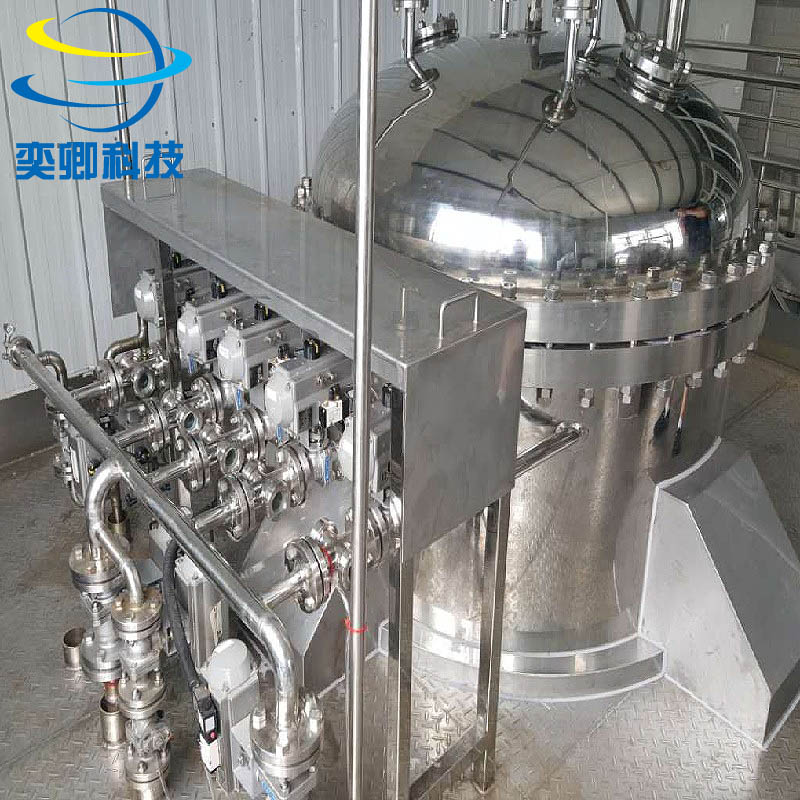

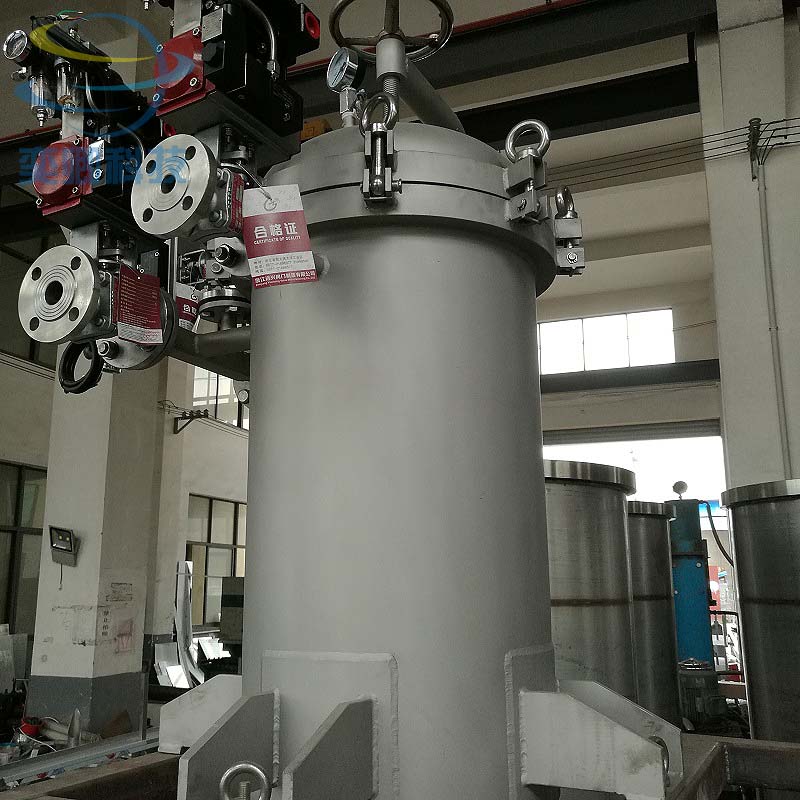

燭式過濾機（濾餅層過濾器）是一種適用連續生產的新型反沖自清洗過濾系統，燭式過濾機可以將液體或氣體中的顆粒雜質自動地進行過濾清除, 并可以形成干濾餅排出自動排出。
燭式過濾機能在系統運行不停車的情況下自動連續生產，可再生濾元，具有全自動程度高，減少人工清理、連續生產、無需更換過濾元件等特點，在連續化作業生產、雜質含量高、高危工作環境、以及物料有粘性不宜使用普通過濾設備的場合中應用。
■ 完全密閉過濾，無泄漏，無任何環境污染；

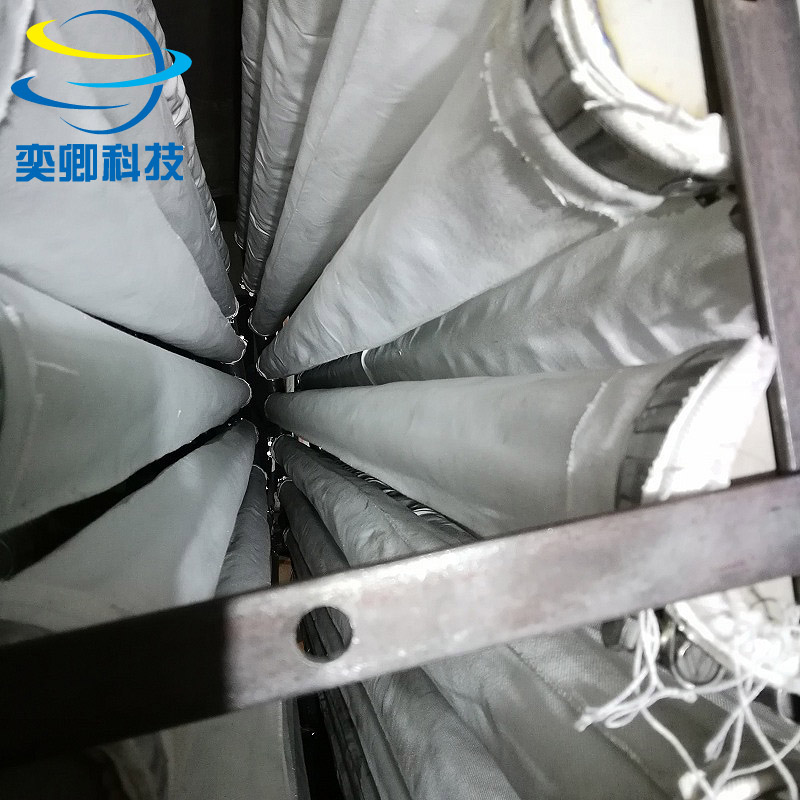

■ 濾芯結構采用復式結構，流通量大；
■ 采用脈沖氣體反吹排渣、易濾餅脫落，適用粘稠物料；
■ 運行過程可實行全自動化。
■可采用保溫夾套設計，以保持或提高液體的溫度，防止液體凝固，滿足生產線對溫度的需要；
■可將兩臺或多臺過濾器并聯，模塊化組合達到更高流量或連續生產。

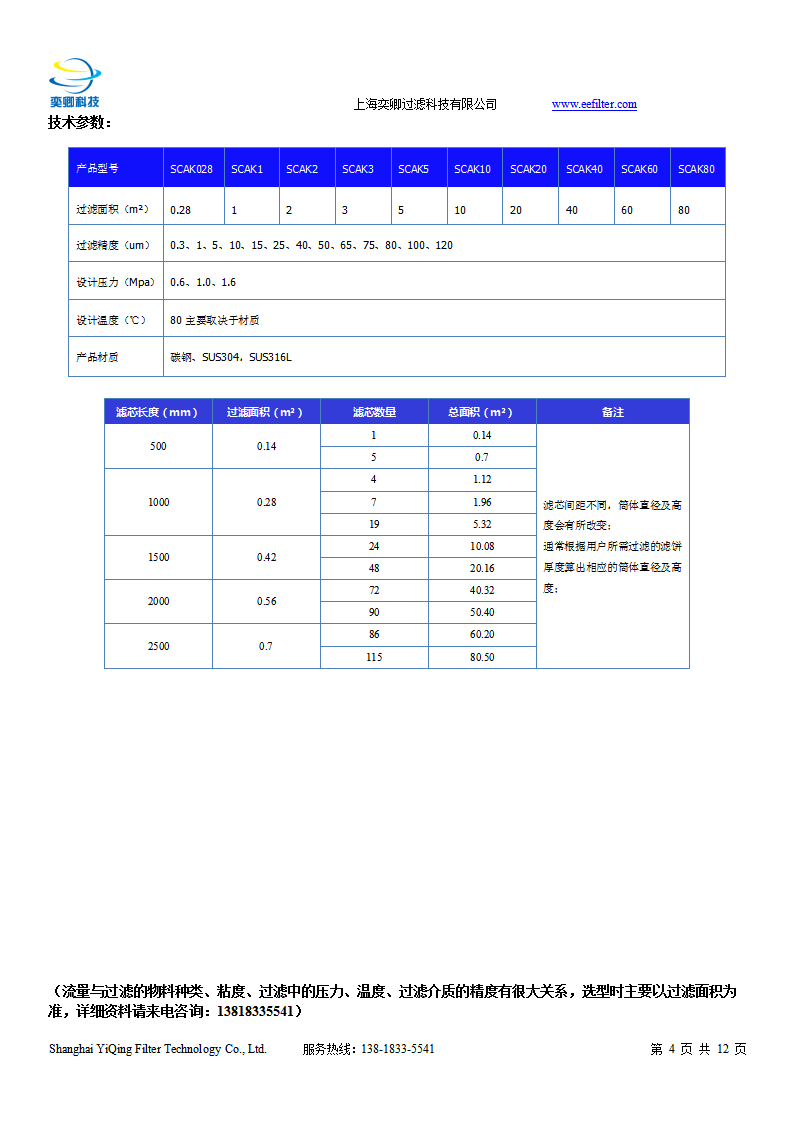

技術參數：
|
產品型號 |
SCAK028 |
SCAK1 |
SCAK2 |
SCAK3 |
SCAK5 |
SCAK10 |
SCAK20 |
SCAK40 |
SCAK60 |
SCAK80 |
|
過濾面積（m²） |
0.28 |
1 |
2 |
3 |
5 |
10 |
20 |
40 |
60 |
80 |
|
過濾精度 |
0.3、1、5、10、15、25、40、50、65、75、80、100、120 |
|
設計壓力（Mpa） |
0.6、1.0、1.6 |
|
設計溫度（℃） |
80主要取決于材質 |
|
產品材質 |
碳鋼、SUS304，SUS316L |
|
濾芯長度 |
過濾面積（m²） |
濾芯數量 |
總面積（m²） |
備注 |
|
500 |
0.14 |
1 |
0.14 |
濾芯間距不同，筒體直徑及高度會有所改變；
通常根據用戶所需過濾的濾餅厚度算出相應的筒體直徑及高度； |
|
5 |
0.7 |
|
1000 |
0.28 |
4 |
1.12 |
|
7 |
1.96 |
|
19 |
5.32 |
|
1500 |
0.42 |
24 |
10.08 |
|
48 |
20.16 |
|
2000 |
0.56 |
72 |
40.32 |
|
90 |
50.40 |
|
2500 |
0.7 |
86 |
60.20 |
|
115 |
80.50 |
